Étude de cas

Inspection interne de base sur mesure pour la voie d'exportation de pétrole à diamètre multiple

Le défi

Un important exploitant américain a dû relever le défi de raccorder une ligne d'exportation de pétrole en eau profonde à une route d'exportation de pétrole multidiamètre de 24 po/28 po dans le golfe du Mexique aux États-Unis. On souhaitait vivement utiliser un pipeline d'exportation de 16 po pour réduire les coûts d'installation du projet.

Dans ces conditions extrêmes, on a jugé impossible le raclage dans diverses géométries avec des outils d'inspection interne disponibles sur le marché. Pour réussir l'inspection de la canalisation, il faudrait disposer d'un outil permettant de franchir de façon fiable le nouveau pipeline de 16 po jusqu'à un pipeline multidiamètre existant de 24 po/28 po. Outre des variations de diamètre sans précédent, le système comprend plusieurs géométries en étoile d'entrée supérieure difficiles.

Dans l'ensemble, il a été confirmé qu'un outil d'inspection personnalisé était nécessaire pour ce réseau pipelinier difficile.

La solution

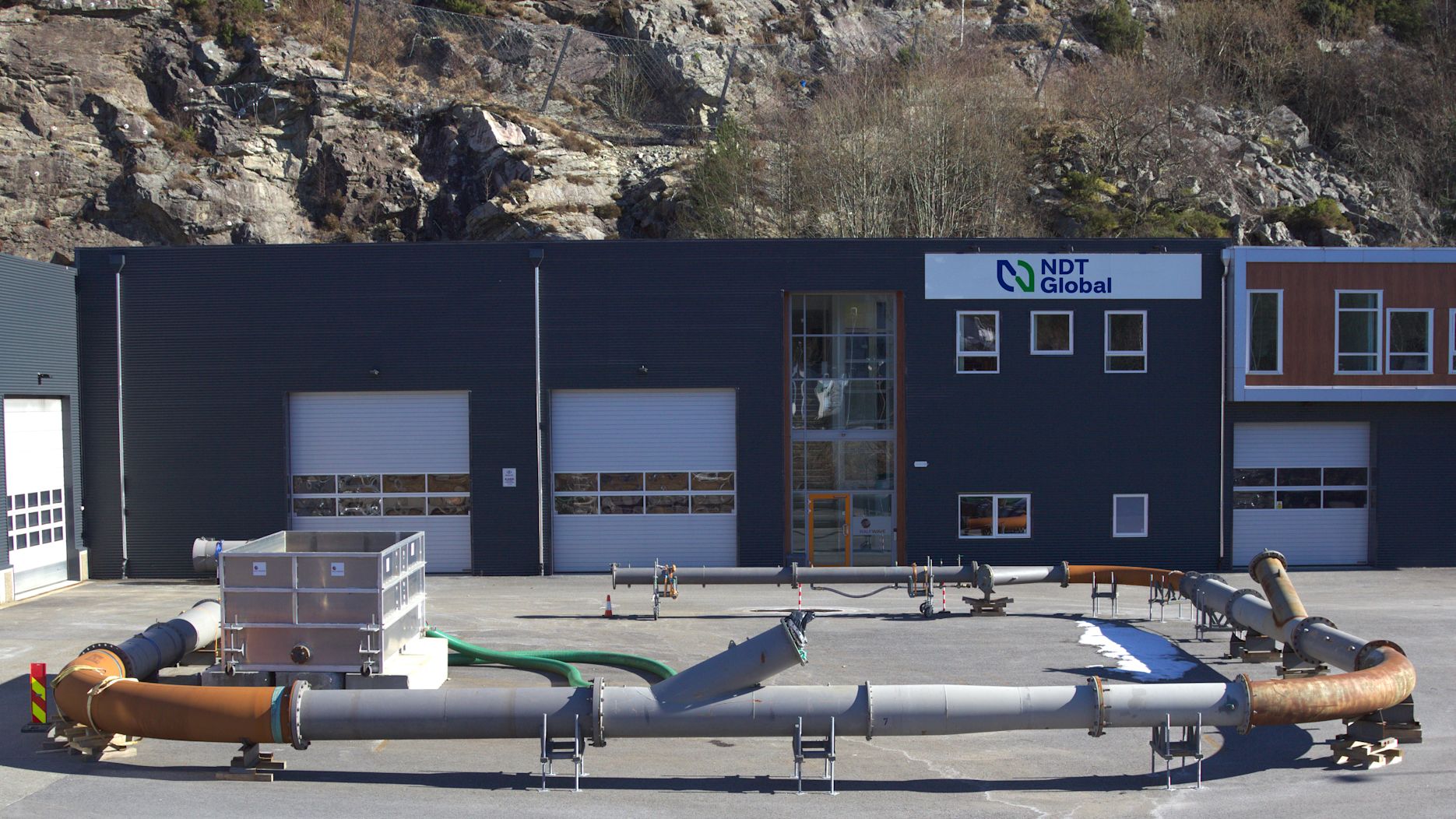

Pour inspecter cette canalisation complexe, nous avons travaillé avec l'exploitant pour lancer un programme intensif de développement axé spécifiquement sur le passage sécuritaire dans l'ensemble du réseau pipelinier, tout en maximisant l'exactitude des mesures. Le résultat final est un outil d'inspection en ligne ART Scan™ léger et à faible traînée pour les changements extrêmes de diamètre.

La technologie de résonance acoustique (ART) de NDT Global a réussi à surmonter les défis liés au raclage, tout en offrant la meilleure précision de sa catégorie pour les caractéristiques internes et externes de perte de métal et la géométrie.

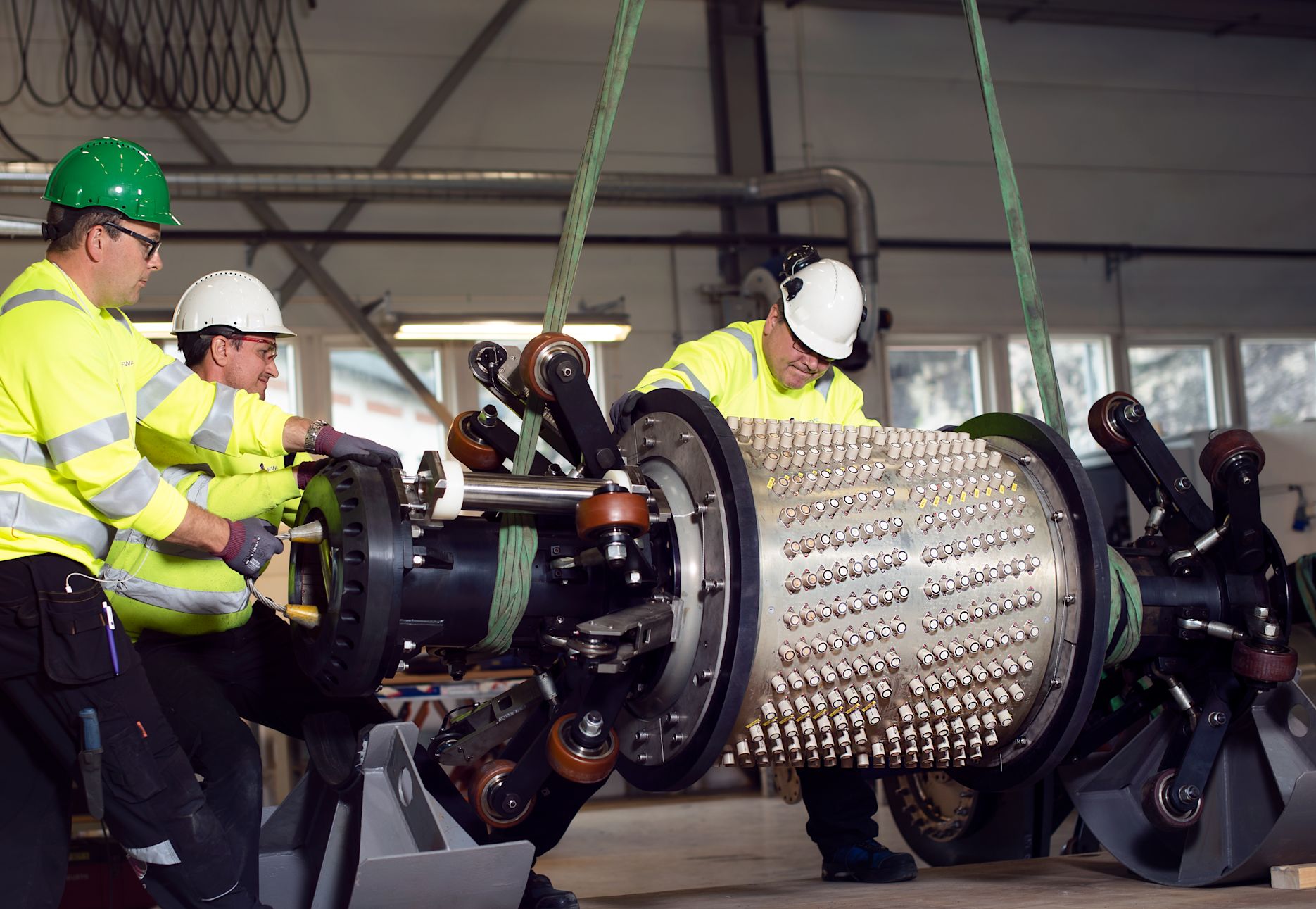

Les exigences habituelles de mise en veilleuse pour les capteurs ART varient de 100 mm à 250 mm (4 po à 10 po). Un outil typique de balayage ART comporte deux sections principales séparées par un seul joint flexible. La première section comprend les disques d'étanchéité et les batteries, tandis que la seconde comprend les transducteurs et l'électronique, le tout dans un seul corps. La clé du succès de la technologie ART est de s'assurer que l'outil est toujours centralisé pour permettre la mesure précise de l'épaisseur de la paroi, de la géométrie et de toute perte de métal. Pour ce faire, on utilise des roues à ressort dédiées sur chaque section d'outils.

Les résultats

Construction d'outils spécialisés : Un outil d'inspection interne hautement personnalisé a été conçu, construit et qualifié pour relever les défis posés par ce réseau pipelinier avec une vaste gamme de diamètres, ainsi que de nombreuses transitions en étoile difficiles.

Programme d'intégrité de l'avenir : Cet outil personnalisé a pavé la voie aux inspections futures et permet à l'exploitant d'avoir une vue approfondie de l'intégrité de cette ligne et de ses futures lignes.

Inspection de base réussie : En raison de l'achèvement réussi de cet outil personnalisé, cet actif dans le golfe du Mexique devrait commencer sa production en 2021, à partir d'une nouvelle plateforme de production flottante installée à une profondeur d'eau de plus de 4 500 pi.
