ZCE Dent Under 49 CFR 192.712 (c) : Une approche plus mature de la gestion des bosselures

Jusqu'à tout récemment, la gestion des bosselures dans les gazoducs était largement régie par des critères normatifs de réparation. Si une bosselure dépassait un seuil réglementaire, la ligne de conduite requise était claire : l'évaluer et la réparer dans les délais de conformité applicables. Cependant, avec l'introduction du 49 CFR 192.712 (c), la PHMSA a établi une voie de rechange qui permet aux exploitants d'utiliser une évaluation technique critique (ECA) pour évaluer les bosselures et les dommages mécaniques connexes.

Fait important, Dent ECA n'est pas une exigence réglementaire. Les exploitants peuvent continuer de se conformer à l'approche normative traditionnelle décrite à l'article 192.714 pour les tronçons de pipeline de transport autres que les ZHC ou à l'article 192.933 pour les tronçons couverts faisant l'objet d'une gestion de l'intégrité. Ces exigences mettent l'accent sur l'évaluation, les calendriers d'assainissement et les méthodes de réparation plutôt que de démontrer, au moyen d'une analyse technique détaillée, qu'une bosselure peut demeurer en service en toute sécurité.

Dans ce contexte, Dent ECA ne remplace pas les règlements existants. Il offre plutôt une solution de rechange structurée fondée sur l'ingénierie qui permet aux exploitants de justifier la poursuite de l'exploitation lorsque l'analyse démontre que la bosselure ne pose pas de risque inacceptable pour l'intégrité du pipeline.

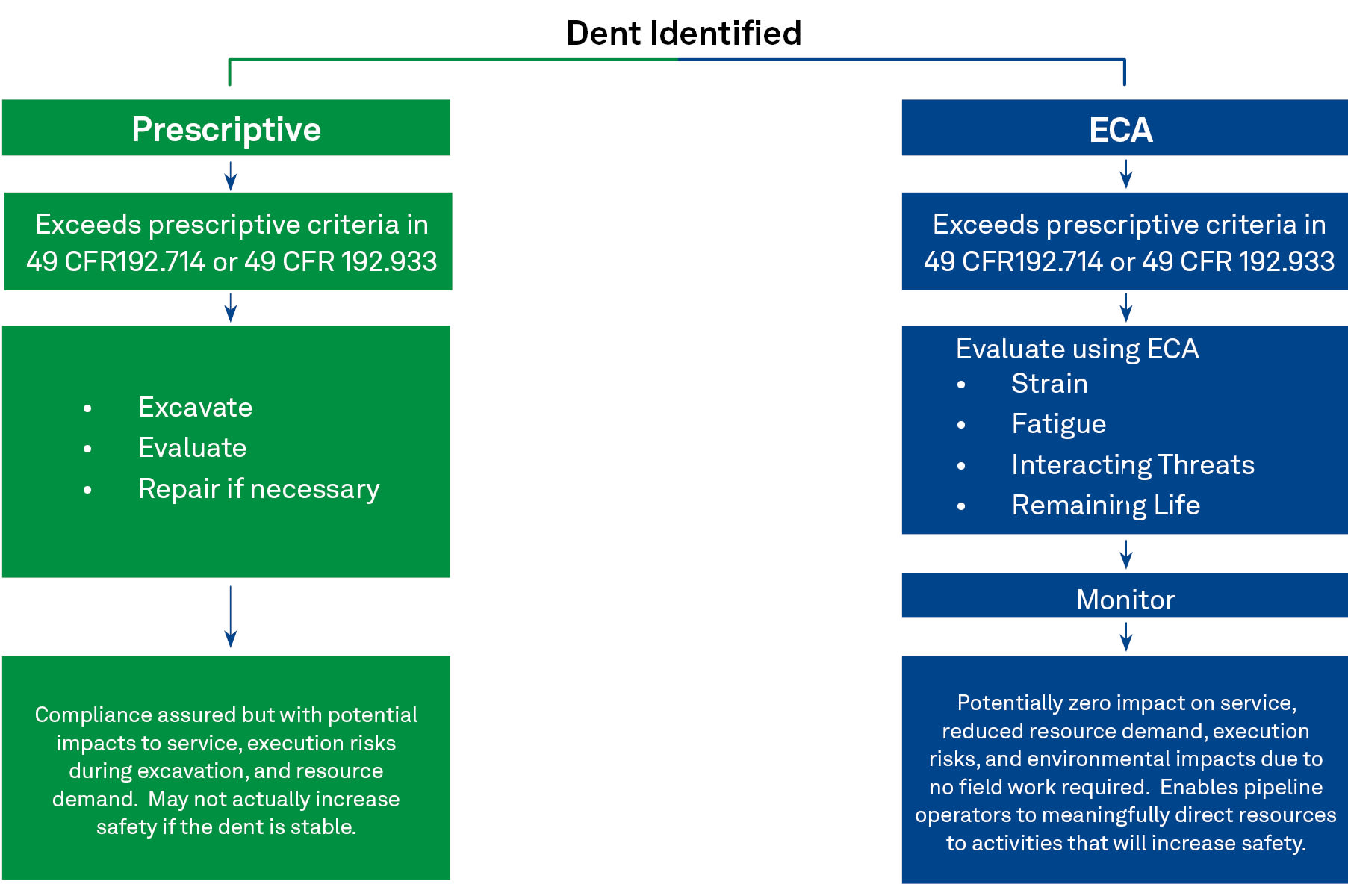

Des règles normatives à la prise de décision fondée sur l'ingénierie

L'apparition de l'alinéa 192.712c) en 2019 est importante en ce sens qu'elle reflète un virage réglementaire plus large vers la prise de décisions d'ingénierie. Les seuils normatifs fournissent de la valeur et continueront de servir de structure de conformité de base, mais la règle reconnaît que les bosses peuvent être mieux comprises grâce à une évaluation rigoureuse de l'aptitude au service qui tient compte des conditions d'exploitation réelles, des mécanismes de défaillance et de la durée de vie restante.

L'utilisation de l'ECA n'est pas une façon de s'éloigner du conservatisme. Il s'agit plutôt d'un mouvement vers une utilisation plus mature du jugement technique dans un cadre réglementaire prescrit. Un exploitant qui choisit l'ECA pour une fonction n'abaisse pas la barre de sécurité. En fait, c'est le contraire. Il incombe à l'exploitant de démontrer, par des techniques défendables, qu'une bosselure ne causera vraisemblablement pas un dommage avant la prochaine nouvelle cotisation. Par conséquent, il n'est pas nécessaire de consacrer du temps et des ressources à la réparation d'une condition qui n'a pas d'incidence significative sur le rendement en matière de sécurité. Ces ressources peuvent être réaffectées à des activités qui augmentent la sécurité.

Historiquement, la réaction aux bosselures a souvent été dictée par des seuils fondés sur la profondeur et l'interaction avec des caractéristiques telles que la fissuration ou la perte de métal, mais la détermination de la gravité mécanique d'une bosselure est plus fondamentalement liée au mécanisme de déformation et de rupture qu'à la seule profondeur. Cette distinction est l'une des raisons pour lesquelles Dent ECA est si importante. Elle permet à l'évaluation d'aller au-delà d'un simple déclencheur géométrique et de mieux comprendre l'importance réelle de l'intégrité de la bosselure.

Deux modes de défaillance

Le contexte de Dent ECA est enraciné dans ce que l'industrie a appris au fil du temps sur le comportement des bosselures. L'expérience d'exploitation historique a montré que les défaillances liées aux dents peuvent être divisées en deux grandes catégories : une défaillance immédiate et une défaillance retardée.

Les défaillances immédiates sont associées à la formation d'une bosselure ou à des conditions très proches de celle-ci. Il s'agit généralement d'une déformation grave, d'une déformation locale élevée, d'une perforation potentielle et d'une perte de confinement.

En revanche, les défaillances retardées se développent au fil du temps. Dans ces cas, le principal mécanisme de détérioration est habituellement la fatigue induite par le cycle de pression, parfois avec l'apparition ou la croissance de fissures dans la région bosselée ou au niveau d'un élément interagissant. Cette distinction est au cœur de la raison pour laquelle l'ECA est importante. L'évaluation technique critique est fondamentalement un outil permettant d'évaluer le potentiel de défaillance retardée d'une bosselure, et non d'excuser une condition manifestement grave ou immédiatement instable.

Pourquoi la ZCE Dent est particulièrement pertinente pour les gazoducs

L'ECA des dents est particulièrement significative dans le transport de gaz parce que la fatigue est généralement faible. Cela ne veut pas dire que la fatigue n'est jamais une préoccupation dans le transport de gaz, mais dans de nombreux systèmes de gaz, le spectre de pression de fonctionnement n'est tout simplement pas assez agressif pour entraîner l'accumulation de dommages dus à la fatigue.

Dans de nombreux systèmes à gaz, une bosselure qui dépasse un critère normatif peut encore avoir une durée de vie résiduelle substantielle parce que les antécédents d'exploitation ne créent pas un conducteur de fatigue solide. Dent ECA fournit une méthode pour le démontrer analytiquement. Elle permet à l'exploitant d'aller au-delà de la question de savoir si une bosselure franchit un seuil et de se pencher sur la question plus significative de savoir si la bosselure est susceptible de menacer l'intégrité en raison de l'historique de chargement réel du pipeline, de l'état des matériaux et des menaces interdépendantes.

Pour les exploitants de gaz, cela peut signifier moins d'excavations inutiles et mieux se concentrer sur les activités qui peuvent accroître la sécurité et réduire les risques. Il peut améliorer l'efficacité globale d'un programme d'intégrité en concentrant les ressources techniques et les ressources sur le terrain là où elles sont le plus nécessaires.

Ce que Dent ECA exige vraiment

Une idée fausse courante est que Dent ECA n'est qu'un calcul plus avancé. En réalité, c'est beaucoup plus que cela. En vertu de l'alinéa 192.712c), l'exploitant doit élaborer une procédure qui évalue la bosselure dans son contexte d'intégrité complète. La règle porte sur l'identification de la menace à proximité de l'anomalie, l'examen de multiples technologies d'inspection interne à haute résolution, l'analyse de la déformation fondée sur la courbure, la comparaison de la géométrie des bosselures entre les inspections, la quantification des charges antérieures et actuelles et les méthodes d'évaluation de la déformation, comme l'analyse des éléments finis, le cas échéant.

En pratique, cela signifie qu'une ECE crédible de Dent doit répondre à plusieurs questions simultanément. La déformation locale est-elle compatible avec une bosselure qui peut être tolérée, ou indique-t-elle des dommages à la formation ou une préoccupation immédiate ? La fatigue est-elle un mécanisme crédible de dommages pour ces antécédents opérationnels ? Y a-t-il des preuves de fissuration, d'interaction des soudures, de gougeage, de corrosion ou d'autres menaces qui modifient considérablement l'évaluation ? La bosselure est-elle stable au fil du temps ou la géométrie a-t-elle changé entre les inspections en ligne ? Et si la bosselure doit être surveillée, quelle est la durée de vie restante défendable et quelles mesures d'intégrité doivent être prises avant que cette vie ne soit consommée ?

Ce sont là les questions qui distinguent une véritable ECE d'un exercice d'examen préalable. Dent ECA est mieux perçu comme une évaluation structurée de l'intégrité, et non comme un numéro unique et non comme une exception pratique aux règles de réparation.

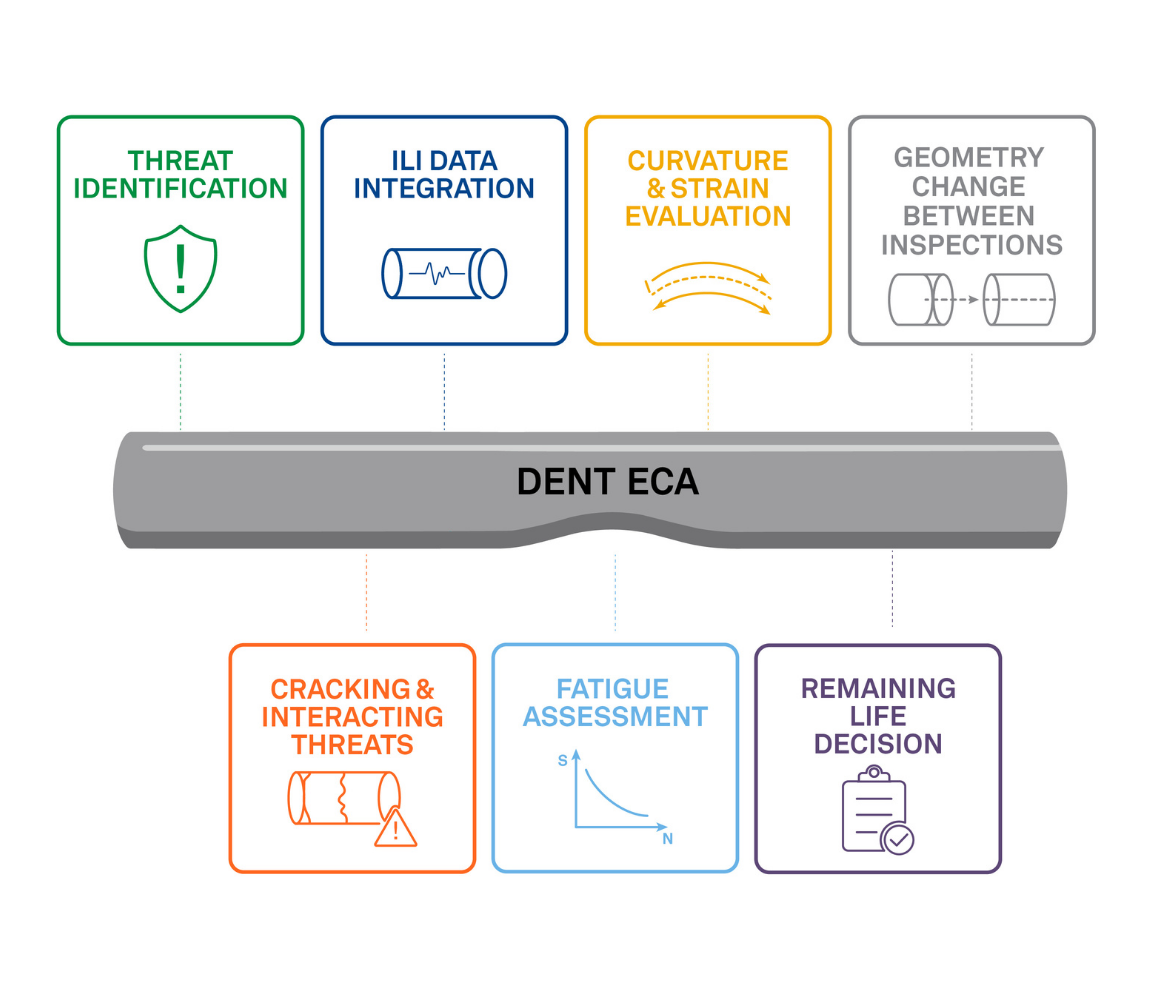

L'ECA Dent n'est pas un calcul

• Gravité de la déformation et de la déformation locales

• Soudures, corrosion et autres menaces interagissant

• Changements dans le profil des bosselures au fil du temps

• Possibilité de fissuration ou d'interaction semblable à une fissure

• Sensibilité à la fatigue basée sur le cycle de pression

• Vie restante et aptitude continue au service

Ce que cela signifie pour les programmes d'intégrité

Pour les exploitants, la valeur de Dent ECA n'est pas simplement une souplesse réglementaire. L'avantage le plus important est une meilleure prise de décisions en matière d'intégrité. Lorsqu'elle est utilisée correctement, Dent ECA peut aider à faire la distinction entre les bosselures qui nécessitent une excavation parce qu'elles sont véritablement dommageables et les bosselures qui ne semblent critiques que lorsqu'elles sont jugées par un filtre prescriptif seul.

Cela permet aux programmes d'intégrité d'orienter le temps, les ressources sur le terrain et le capital vers les conditions qui comptent le plus, comme les bosselures de déformation élevée, l'interaction avec des anomalies semblables à une fissure, la déformation associée à la corrosion, l'interaction importante des soudures ou les bosselures soumises à une charge cyclique significative de fatigue.

Le succès du programme Dent ECA dépend de la qualité des données, de l'intégration des technologies d'inspection, de bonnes méthodes d'ingénierie et des limites procédurales claires. L'exigence de la PHMSA concernant la notification préalable de la procédure d'ECE souligne qu'il s'agit d'un processus officiel de gestion de l'intégrité et non d'une commodité technique ponctuelle. Les exploitants qui choisissent cette voie doivent être prêts à défendre à la fois la méthode et la conclusion.

Un signal réglementaire plus large

Il convient également de noter que l'intérêt de la PHMSA pour la modernisation des règles de réparation ne se limite pas au transport de gaz. En mai 2025, la PHMSA a publié un préavis de projet de réglementation sollicitant des commentaires sur les possibilités d'améliorer la rentabilité des exigences de réparation pour le transport de gaz et les pipelines de liquides dangereux ou de dioxyde de carbone. Le libellé proposé de la règle est attendu plus tard en 2026.

Bien que le règlement sur les liquides demeure régi par 49 CFR Part 195 et que le cadre relatif aux liquides ne soit pas identique aux dispositions de la partie 192 relatives à la ZCE sur les bosselures de gaz, l'orientation est claire. La PHMSA s'emploie activement à appliquer des règles de réparation plus fondées sur le risque et fondées sur des analyses sans compromettre la sécurité.

Cette tendance est logique. Les outils de l'industrie pour mesurer, analyser et suivre les bosselures se sont considérablement améliorés, et les programmes d'intégrité actuels sont mieux placés pour combiner les données de déformation, les données sur les fissures, l'historique des charges et les modèles techniques qu'ils ne l'étaient lorsque bon nombre des règles de réparation des lignes de démarcation plus claires ont été établies. Dent ECA en vertu de l'alinéa 192.712c) est l'un des exemples les plus évidents de cette évolution dans la gestion de l'intégrité du transport de gaz.

Conclusion

Dent ECA en vertu du 49 CFR 192.712 (c) est mieux perçu comme un signe de maturité réglementaire et technique. La PHMSA n'a pas affaibli les exigences en matière de gestion des bosselures. En fait, il a reconnu qu'une meilleure démonstration de la sûreté peut provenir d'une évaluation technique rigoureuse que de la géométrie seule.

Les règles normatives comptent toujours et, pour de nombreuses bosses, elles continueront de prendre la bonne décision. Mais pour les gazoducs, en particulier ceux dont le cycle de pression de fatigue est relativement faible, Dent ECA offre une voie pour montrer que certaines bosselures peuvent demeurer en service en toute sécurité lorsque le tableau complet de l'intégrité est compris.

C'est la valeur réelle de Dent ECA. Elle donne aux exploitants un moyen rigoureux de séparer les bosses qui sont véritablement dommageables des bosselures qui ont pu être réparées par le passé simplement parce que le règlement ne laissait aucune autre option défendable. Bien utilisé, il peut améliorer l'établissement des priorités, réduire les interventions inutiles et renforcer le fondement technique des programmes de gestion des bosselures.

Notes sur la source

• 49 CFR 192.712, Analyse de la pression de rupture prévue et du niveau de déformation critique, avec la sous-section (c) couvrant les bosselures et autres dommages mécaniques.

• 49 CFR 192.714, Lignes de transport : critères de réparation pour les pipelines de transport terrestres.

• 49 CFR 192.933, Quelles mesures doivent être prises pour régler les problèmes d'intégrité.

• PHMSA 2022 Gas Transmission Final Rule, publié le 24 août 2022.

• Avis préalable de la PHMSA du projet de règlement sur les critères de réparation des pipelines de transport de liquides et de gaz dangereux, publié le 21 mai 2025.

• Rapport final de l'étude sur les dents parrainée par la PHMSA, novembre 2004, et API RP 1183, Mesurer et évaluer les bosselures dans les pipelines.
